概述

BPD6型数字智能活套扫描器主要用于冶金工业系统中，对线、棒材实现无张力控制， 无水冷却时，该检

测器可以在温度高达 70℃环境下长期可靠的工作。通水冷却后，该检测器可在 120℃的环境温度下工作。

BPD6 型数字智能活套扫描器具有以下特点：

a、具有灵敏度自动调节功能，在安装和使用过程中用户无需调节检测器灵敏度。

b、具有模拟量直接显示功能（数码显示），使安装调试更方便。

c、完全可以替代 DELTA 公司和 DENIALI CEDA 公司的活套检测器。

d、可输出三种信号：电压模拟量，电流模拟量和开关量。

原理

本检测器接收高温物体（线、棒材）辐射出来的红外线并直接成像到 CCD 传感器上， 通过光学系统使检测区域内物体

位置与 CCD 上影像位置一一对应，成线性关系，通过处理， 转换成与物体位置相对应的模拟信号。该检测器输出形式

有两种，可同时输出，一种为模拟量输出（电压模拟量或电流模拟量），另一种为开关量输出（触点输出和电平输出）。

技术参数

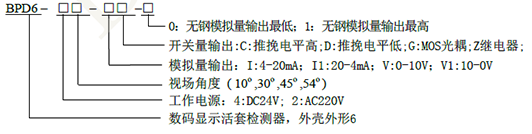

型号说明

安装调试

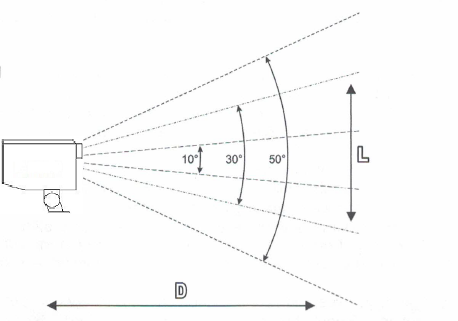

1.检测范围几何特性

检测范围L与扫描角度、安装距离D之间的关系：

2.安装与调试

根据所需的纵向视场，以及待测目标与活套之间的安装距离，来选择相应的视

场角度的产品。扫描角度有10º、30º、50º可选，一般安装距离在 0.5m 到 4m

 的范围内，BPD6 型活套检测器均能可靠工作。

尽量保证扫描平面应垂直于要测量的产品

在选择检测器的安装时，应考虑以下要求：

1.除待测热工件外，其他红外光源不得出现在传感器的扫描视场内（附近通道中的热

产品、炉门、冷却水的红外光反射、太阳反射等...）。

2.检测器的扫描视场内不应被待测热工件以外的任何东西（如机械导轨、水或蒸汽等）

遮挡。

3.模拟输出与检测器顶部朝向安装支架的第一个遇到的热边缘的角度成正比，为了获

得该边缘到扫描视场中心的距离，必须考虑几何校正。

4.对于小截面的检测目标（线材、棒材），模拟输出与截面无关。

5.对于宽板，在选择检测器位置时应注意扫描方向，必须从暗（冷）区域向红外（热）

区域进行扫描。

可使用我公司的BTP-790便捷式红外发光源调节到适当的亮度（一般与要检测的红钢差不多亮）

模拟目标，用于对检测器进行安装测试和调整。

按下面板上的瞄准按钮，根据瞄准激光指示调节检测器在垂直于扫描方向的方位，以及水平方向

的大致位置，然后用BTP-790便捷式红外发光源在整个扫描范围B到A内移动，均能被检测器

检测到，尽量保证中点M点是在50%的扫描角度百分比左右。有时，这两步要配合着反复调整。

面板显示及操作说明

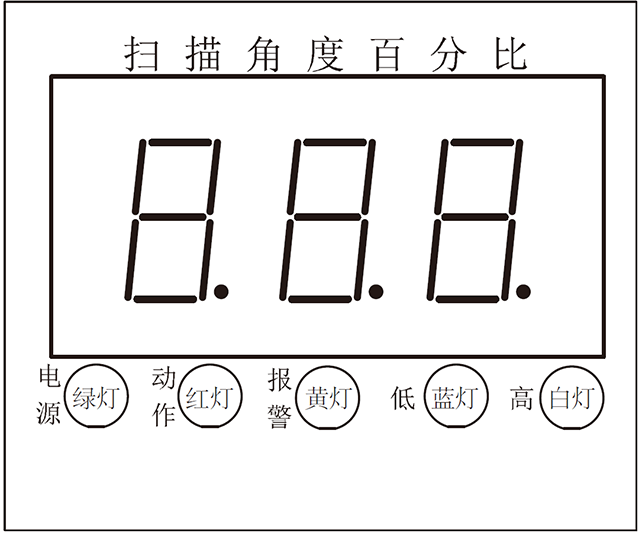

本检测器带一个三位八段式数码管显示扫描角度百分比，以及5个LED指示灯，显示窗口如下所示：

 扫描角度百分比显示

扫描角度显示目标检测物的第一个边沿相对于扫描视场的百分比：

“0.0”：       表示目标检测物的边沿在扫描视场的最底部；

“76.5”：表示上图所示的目标检测物的位置；

“100”： 表示目标检测物的边沿在扫描视场的最顶部；

“---”： 表示目标检测物在扫描视场的外面，或者没有目标；

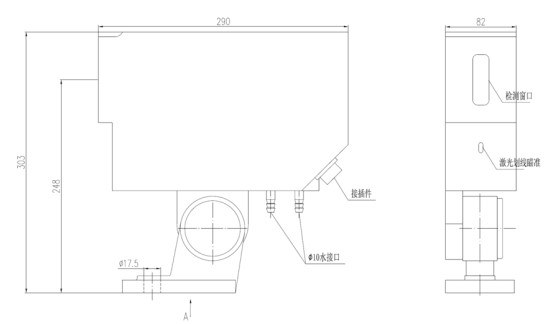

外形图

可选配件：

BTP-790便携式红外发光源

用发光源把温度调节到现场工件的温度，然后调节检测器的灵敏度电位器到保证动作，再调大20-30度的样子。
