概述

BSC火车车厢计数报警系统是我公司研制的新一代火车车厢计数报警系统。它特别针对冶金行业烧结厂、炼铁厂

火车车皮载有的矿石原料进入解冻库时司机无法知道预知进入库房的节数，为以免造成碰撞事故而开发的一款产

品，本产品采用独特的程序算法，计算通过的火车车厢数量，当通过的火车车厢数量达到预设值，提供大屏显示

和声光报警，非常醒目的提醒火车驾驶员。特意增加RS485接口，可进入现场控制系统，为自动控制预留了扩展。

BSC火车车厢计数报警系统：

1、独特程序运算，提高系统稳定性，具有断电保存功能，使用过程中出现断电不也影响使用。

2、工业级使用环境温度：–40℃—+55℃，最大相对湿度95%（50℃时），前级检测器的防护等级为IP66，

在工业恶劣环境中使用稳定可靠。

3、本系统为发射检测器、接收检测器、带小表头显示的控制箱、带声光报警的大屏显示器。

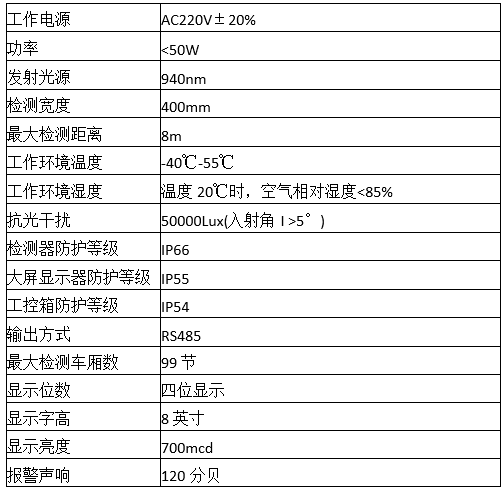

电气参数

工作原理

本系统使用一组对射模式的检测器来检测火车车厢。发射器电路产生一组调制的红外激光。接收器电路同样调制

到该频率接收。如果全部发射信号都没有接收到，则输出电路输出一状态，表示有火车车厢进入检测区域内，如果再

接收到发射信号，则输出电路输出相反状态。此时表示火车车厢已开过，计数器计一次数，表示通过一节火车车厢。

由于采用了多路高频红外调制光，因而该开关抗干扰性好，动作可靠。

控制箱里的小表头预先设置了需要报警的火车车厢总数，每通过一节车厢，计一节车厢数，当通过的火车车厢达

到预设值，小表头闪烁显示。输出电路动作。预设车厢总数和已通过的车厢数都有断电保存功能，防止在火车通过时

由于系统意外断电而造成系统工作不正常。

另外提供了八英寸的大屏显示器，可以方便实时查看到系统的计数状态。大、小屏都提供四位显示，显示格式为

XX.XX，前两位表示当前已通过的火车车厢数量，后两位表示预设需要通过的火车车厢总数，一目了然。当通过火车

车厢总数等于预设的火车车厢总数时，大、小屏闪烁显示，提醒用户，同时大屏发出大分贝报警音，提醒用户。此时

需要人工手按控制箱的清除按钮（或者按小屏的K4键），计数值才会清零，报警解除。防止用户没注意到本系统提供

的报警提示。另外本系统提供RS485通讯接口，实时传送已通过火车车厢数量和预设火车车厢总数，方便用户接

入现场电脑或者控制系统。

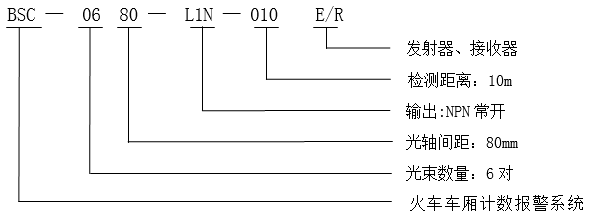

型号释义

安装外形图

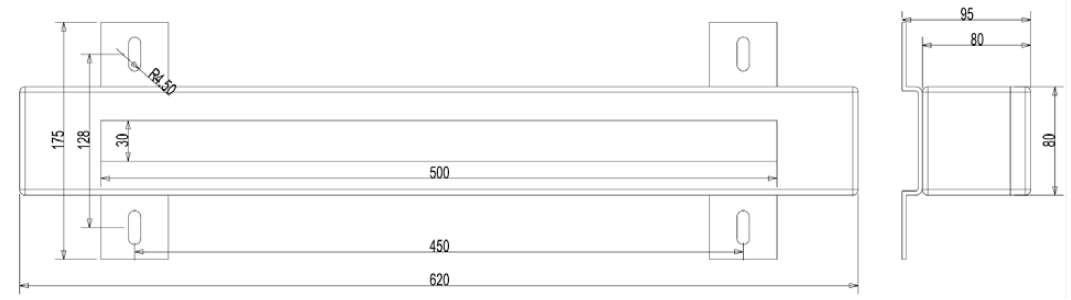

1、检测器外形图

2、大屏幕显示器外形图
