概述

BGD-AP03 卧式导卫调整投影装置广泛应用于冶金行业，主要用于高速线材生产线导卫的调整，投影装置将导卫滚轮影像投射到基准模板上，通过调整导卫滚轮，使导卫滚轮投影与基准模版上线条重合，从而起到正确调整导卫的作用。

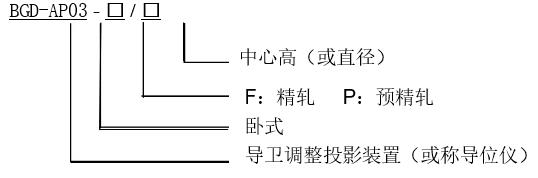

选型说明

 技术参数

电源电压： AC220V

像面尺寸： Ø180mm

物镜放大倍率：预精轧 3 倍；精轧 5 倍

物面尺寸：预精轧Ø60mm；精轧Ø36mm

导卫孔形最大尺寸：预精轧Ø60mm；精轧Ø36mm

导卫基座至导卫中心高：由用户根据自身导卫情况选择中心高及定位方式。

导卫滚轮中心至物镜面轴向距离：预精轧 168mm；精轧 120mm

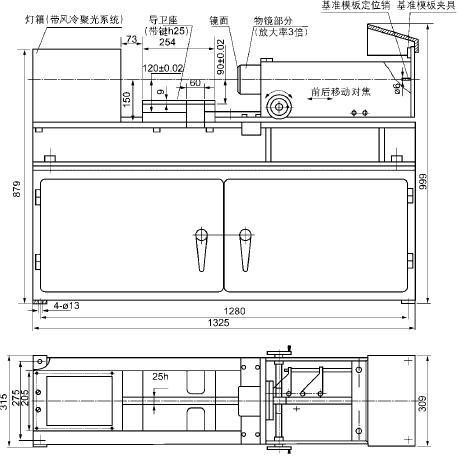

安装外形图

预精轧导卫调整投影装置

注：a. 中心高度 90，可随各种导卫而改变。

b.定位宽度 25，随各种导卫而改变。

精轧导卫调整投影装置

注：a.中心高度 49，可随各种导卫而改变

b.定位宽度 20，可随各种导卫而改变
