1.0概述

BGD-AP02便携式导卫基座调整投影装置由投影成像器和投影光源一起构成，适用于高速线材和棒材导卫基座调整的专用仪器。通过该仪器的光学投影系统来反映导卫基座是否在一个理想正确的位置，如果导卫基座不在理想的位置，可通过该仪器反映的情况，在线工人可直接观察和调整轧机上的导卫基座，使轧机基座精确定位。

投影装置必须和便携式投影光源一起使用。

2.0光学原理

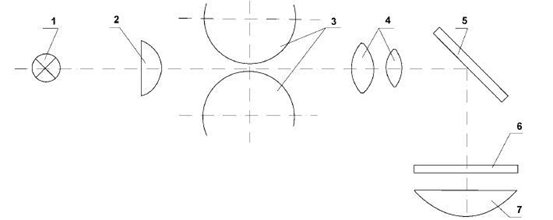

光学原理图

1.光源（LED）  2.聚光镜   3.轧辊辊环   4.成像镜片组（精轧 3 倍，预精轧 2.5 倍）   5.反光镜   6.显示屏十字分划板   7.放大镜

将 1 光源（LED），2 聚光镜（ 1 和 2 在同一构件中）放置在轧机线材出口导卫处，光源提供准平行光，照射在 3 轧辊辊环孔型处，通过 4 成像镜片组，投影在 5 反光镜，反光镜再将光投影在 6 显示屏十字划板上，通过 7 放大镜就能清晰的观察到十字分划板上的轧辊辊环孔型。

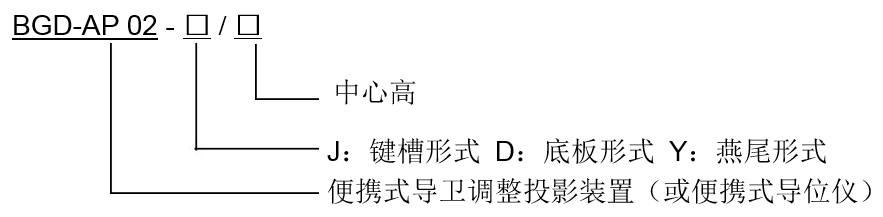

3.0型号说明

4.0操作

1、将轧机上的滚动导卫和固定导卫卸下，并清除表面杂物和油污。

2、把光源卡在光源座中，放置在固定导卫一端，接通电源，点亮光源。

3、把成像器放置在滚动导卫座上，轴向前后移动成像器，并在移动时观察成像显示屏上的辊环孔型，要求辊环孔型在最清晰的出现在屏幕上后，停止移动成像器。

4、观察辊环孔型是否在十字刻线中间，如果孔型不在中间应调整导卫基座上的调节螺钉，使孔型在中间。

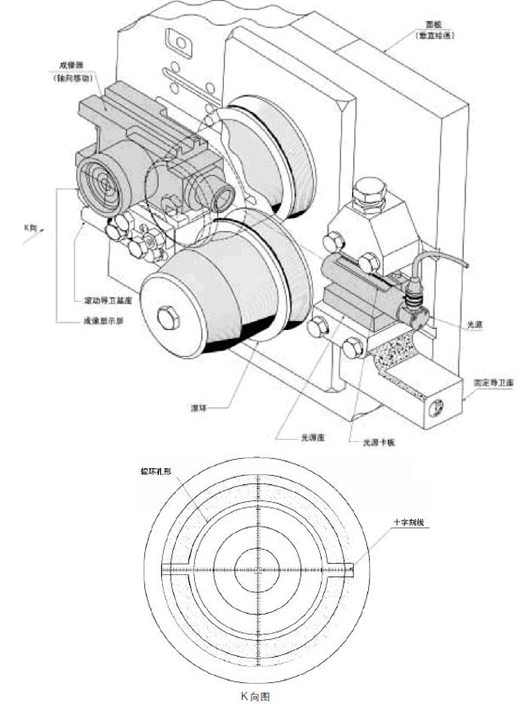

4.1操作示意图

5.0维护和保养

1、本装置属精密仪器类，应轻拿轻放，不应有剧烈冲击和强烈振动。

2、在使用过程中不得有碰伤、划伤，特别是成像器一侧与基座配合的面和键槽等。

3、成像器与投影光源的镜片一旦污染，可用擦镜纸及清洁的软布酒精擦拭。

4、定期校验，以保持精确定位精度。
