Ang scanning weld detector ay pangunahing ginagamit sa linya ng produksyon ng plato sa industriya ng metalurhiko. Nakikita nito ang weld sa pamamagitan ng pag-detect ng maliit na butas malapit sa plate weld, at naglalabas ng switching control signal (relay contact signal at level signal) sa awtomatikong control system.

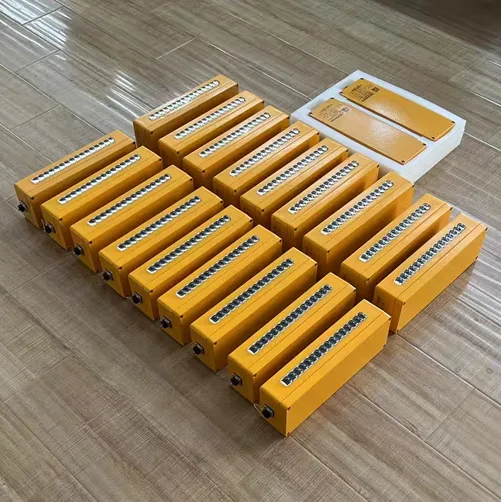

Ang weld detector ay binubuo ng isang transmitter at isang receiver. Ang strip steel plate ay dumadaan sa pagitan ng transmitter at ng receiver, at ang transmitter ay naglalabas ng isang serye ng modulated infrared light parallel sa isa 't isa sa pamamagitan ng isang serye ng mga convex lens na ipinamamahagi sa isang linear na paraan. Bago dumating ang maliit na butas malapit sa weld, ang mga beam na ito ay hinaharangan ng light plate at hindi maabot ang receiver. Kapag dumating ang weld, ang ilaw ay matatanggap ng receiver sa pamamagitan ng maliit na butas malapit sa weld. Mayroon ding isang serye ng mga convex lens sa receiver, na nagsasama-sama ng parallel light na umaabot sa ibabaw sa infrared detector sa focus ng lens, at sa wakas ay naglalabas ng switching relay contact signal o level signal pagkatapos ng photoelectric conversion, amplification, filtering at isang serye ng iba pang pagpoproseso ng signal.

Ang receiver at transmitter ay gumagamit ng synchronous detection at time-sharing scanning method para sa detection. Ang pagkonsumo ng kuryente at buhay ng transmitter ay mas malaki kaysa sa tradisyonal na weld detector, at ang anti-interference na kakayahan ng receiver ay mas maaasahan kaysa sa tradisyonal na weld detector.

Mga parameter ng kuryente:

Gumaganang boltahe: DC24V

Signal ng output: NO & NC, PNP

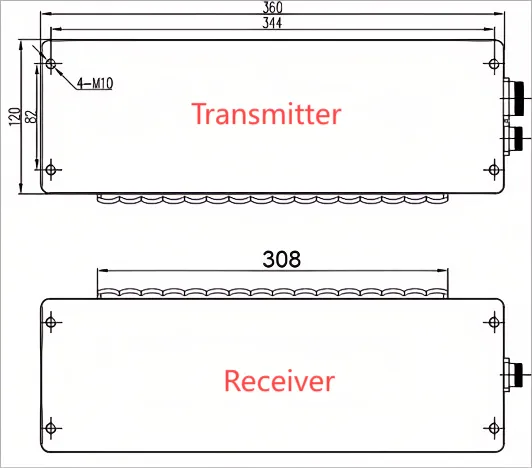

Lugar ng pagtuklas: 308mm

Pagsasaayos ng pagkaantala ng output: 4-10 segundo

Distansya ng pag-install :0.2-3 m

Paraan ng pagtuklas: pagtuklas ng solong butas

Bilis ng paggalaw ng plate: ≤ 600m / min

Distansya ng pagtuklas: 0.2m ~ 1.5m (maliit na butas na susuriin Φ Higit sa 10mm);

0.2m ~ 3M (maliit na butas na susuriin Φ Higit sa 20mm);

ilaw ng tagapagpahiwatig:

Transmitter: berdeng LED: tagapagpahiwatig ng kapangyarihan;

Dilaw na LED: normal na ilaw ng tagapagpahiwatig ng paglabas, karaniwang naka-on ay nagpapahiwatig ng normal na paglabas,

Ang pagkislap ay nagpapahiwatig ng pagdiskonekta ng linya ng pag-synchronize, at hindi sa ay nagpapahiwatig ng abnormal na paglabas;

Tagatanggap: berdeng LED: tagapagpahiwatig ng kapangyarihan;

Pulang LED: output indicator light na may butas. Kapag ito ay naka-on, ito ay nagpapahiwatig na ang isang butas ay nakita;
