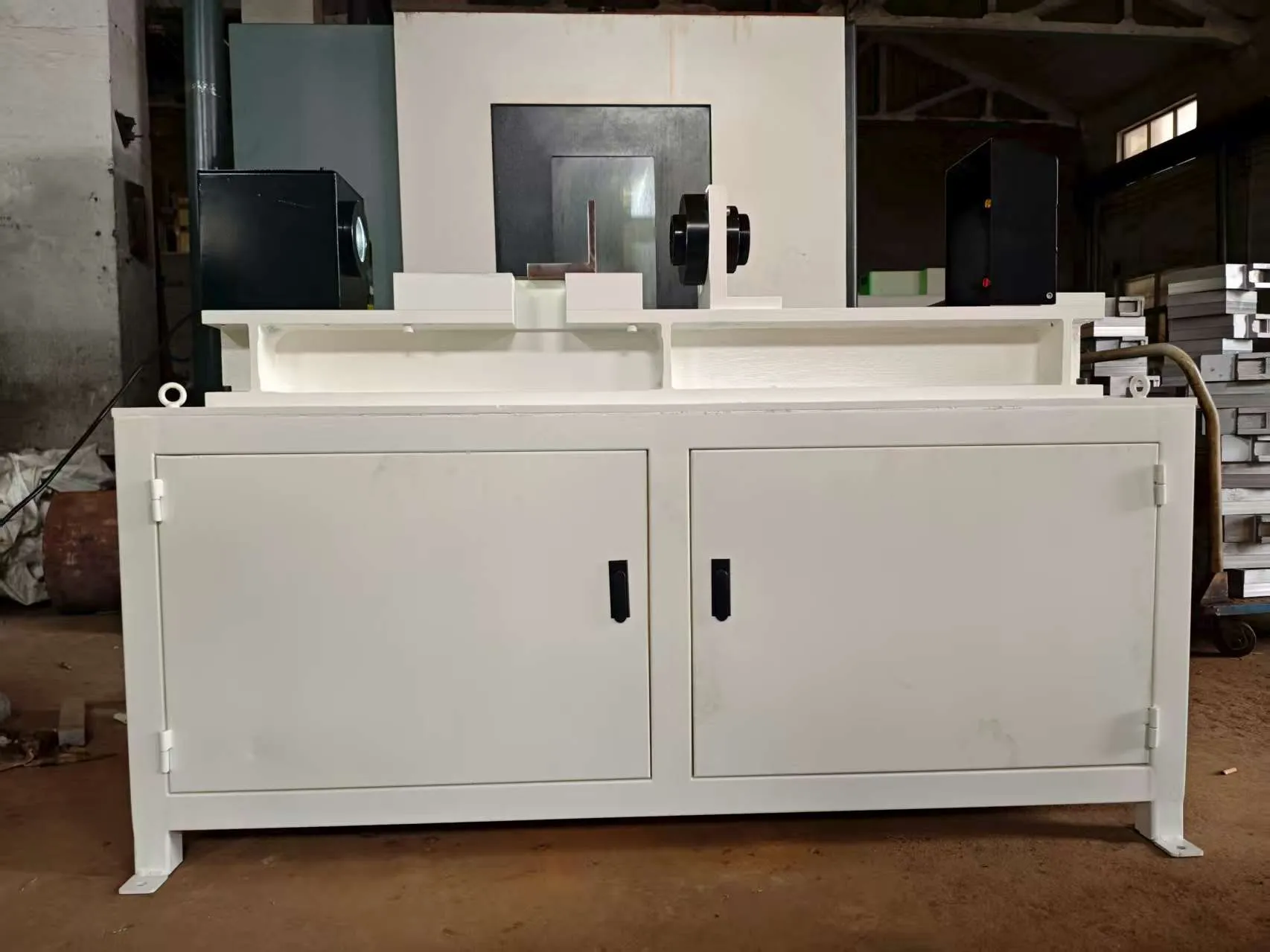

يستخدم جهاز إسقاط تعديل الدليل على نطاق واسع في صناعة المعادن ، وذلك أساسا لضبط دليل خطوط إنتاج الأسلاك عالية السرعة. يقوم جهاز الإسقاط بعرض صورة الأسطوانة الإرشادية على القالب المرجعي. من خلال ضبط الأسطوانة الإرشادية ، يتزامن إسقاط الأسطوانة الإرشادية مع الخط الموجود على القالب المرجعي ، وبالتالي يلعب دور ضبط الدليل بشكل صحيح.

الوصف

الجهاز المتكامل - المعلمة التقنية （ رقم الطلب: BG-GP-1 ）

امدادات الطاقة الجهد: AC220V

حجم الصورة: Φ 180mm

التكبير من عدسة موضوعية: 3 مرات من قبل الانتهاء المتداول. الانتهاء من المتداول 5 مرات

البعد السطحي: قبل الانتهاء المتداول Φ 60mm ؛ الانتهاء من المتداول Φ 36mm

الحد الأقصى لحجم شكل ثقب الدليل: قبل الانتهاء من المتداول Φ 60mm ؛ الانتهاء من المتداول Φ 36mm

الارتفاع من قاعدة الدليل إلى مركز التوجيه: يختار المستخدم ارتفاع المركز وطريقة تحديد المواقع وفقًا لحالة الدليل الخاصة به.

المسافة المحورية من مركز دليل الأسطوانة إلى مرآة الكائن: قبل الانتهاء 168mm ؛ الانتهاء من المتداول 120mm
