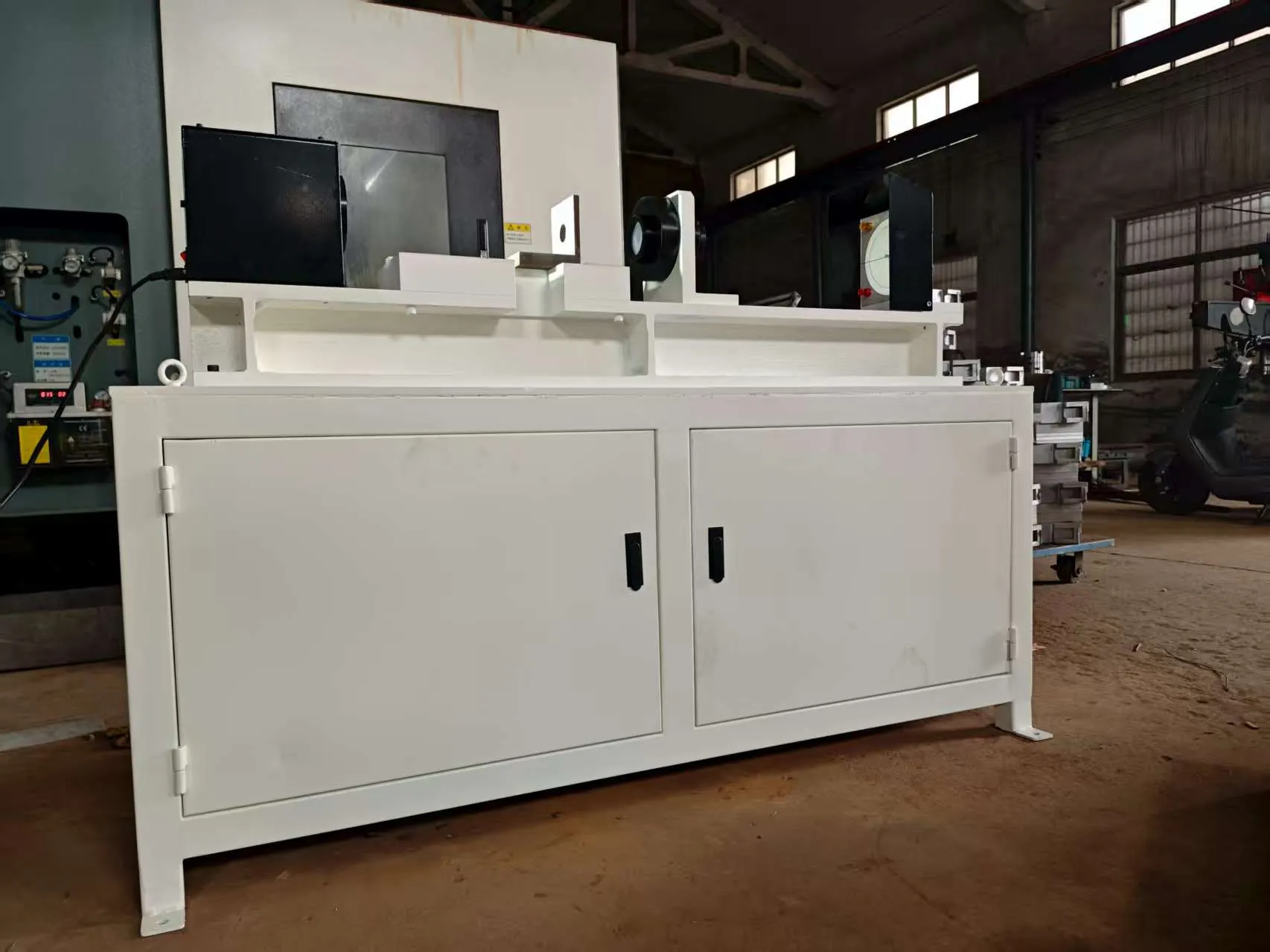

Thiết bị chiếu điều chỉnh hướng dẫn được sử dụng rộng rãi trong ngành luyện kim, chủ yếu để điều chỉnh hướng dẫn của dây chuyền sản xuất dây tốc độ cao. Thiết bị chiếu chiếu hình ảnh của con lăn dẫn hướng lên mẫu tham chiếu. Bằng cách điều chỉnh con lăn dẫn hướng, hình chiếu của con lăn dẫn hướng trùng với đường trên mẫu tham chiếu, do đó đóng vai trò điều chỉnh chính xác hướng dẫn.

Mô tả

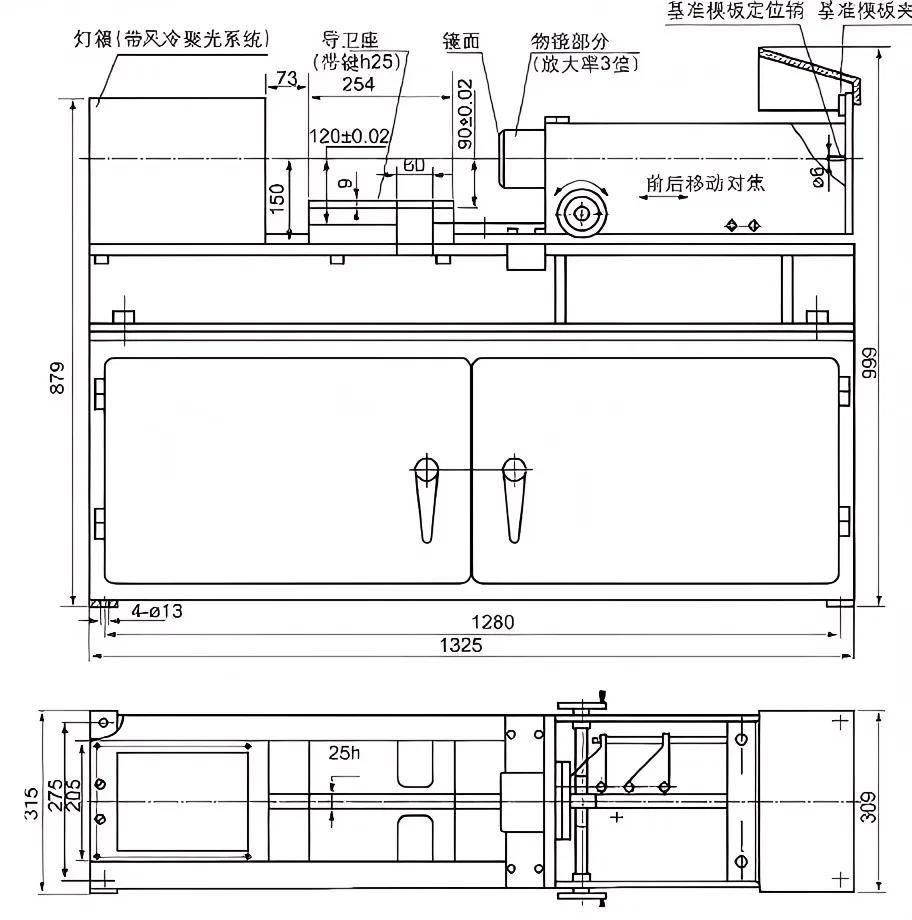

Thiết bị tích hợp - thông số kỹ thuật (Số đặt hàng: BG-GP-1)

Điện áp cung cấp: AC220V

Kích thước hình ảnh: Φ 180mm

Độ phóng đại của vật kính: 3 lần lăn trước khi hoàn thiện; Kết thúc lăn 5 lần

Kích thước bề mặt: cán hoàn thiện trước Φ 60mm; Kết thúc cán Φ 36mm

Kích thước tối đa của hình dạng lỗ dẫn hướng: cán hoàn thiện trước Φ 60mm; Kết thúc cán Φ 36mm

Chiều cao từ đế dẫn hướng đến Trung tâm dẫn hướng: người dùng chọn chiều cao trung tâm và phương pháp định vị theo tình huống dẫn hướng của riêng mình.

Khoảng cách trục từ tâm con lăn dẫn hướng đến gương đối tượng: hoàn thiện trước 168mm; Hoàn thiện cán 120mm
