Proyektor saluran laser BG-LLP-50
Persyaratan untuk memastikan keberhasilan pengoperasian penanda garis laser di lingkungan produksi pengguna:
Penanda garis laser terdiri dari tiga komponen utama:
Laser semikonduktor (panjang gelombang: 532 nm).
Catu daya laser, memberikan daya arus konstan yang stabil ke laser.
Rakitan lensa optik, yang memperluas titik laser menjadi garis tipis yang seragam.
Komponen ini di tempatkan secara individual di kandang tertutup khusus. Pengguna tidak perlu membuka kandang tertutup selama operasi.
Penanda garis laser terdiri dari tiga komponen utama:
Laser semikonduktor (panjang gelombang: 532 nm).
Catu daya laser, memberikan daya arus konstan yang stabil ke laser.
Rakitan lensa optik, yang memperluas titik laser menjadi garis tipis yang seragam.
Komponen ini di tempatkan secara individual di kandang tertutup khusus. Pengguna tidak perlu membuka kandang tertutup selama operasi.
If you need this product, click to consult!
Detail Produk
Detail Produk
Aplikasi dan Fitur:
Persyaratan untuk memastikan keberhasilan pengoperasian penanda garis laser di lingkungan produksi pengguna:
Penanda garis laser terdiri dari tiga komponen utama:
Laser semikonduktor (panjang gelombang: 532 nm).
Catu daya laser, memberikan daya arus konstan yang stabil ke laser.
Rakitan lensa optik, yang memperluas titik laser menjadi garis tipis yang seragam.
Komponen-komponen ini secara individual di tempatkan di kandang tertutup khusus.
Pengguna tidak perlu membuka selungkup tertutup selama operasi.
Penutup berfungsi sebagai tindakan perlindungan untuk:
Pengguna tidak perlu membuka selungkup tertutup selama operasi.
Penutup berfungsi sebagai tindakan perlindungan untuk:
Mencegah debu bengkel memasuki komponen optik (yang dapat mengubah jalur cahaya).
Berikan disipasi panas untuk laser.

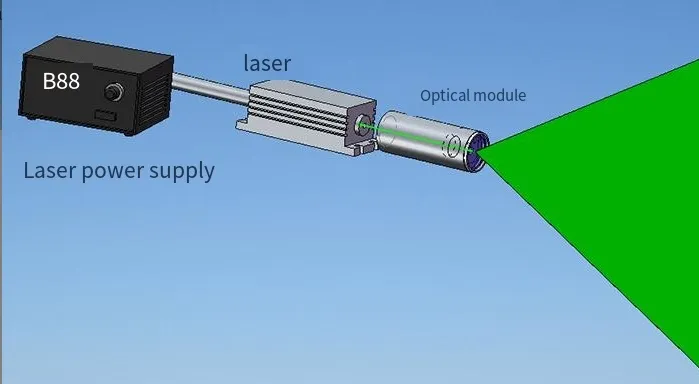

Sumber Cahaya ModuleA catu daya laser dan laser semikonduktor membentuk modul sumber cahaya, yang memancarkan garis laser kecerahan tinggi. Garis laser melewati rakitan optik (kombinasi lensa) untuk berkembang menjadi sinar berbentuk kipas yang seragam dan ditentukan pengguna. Ketika sinar ini diproyeksikan ke suatu objek, ia menciptakan garis laser kecerahan tinggi untuk aplikasi seperti memotong dan menandai.
Metode Instalasi Penanda garis laser mendukung beberapa konfigurasi instalasi. Metode referensi umum meliputi:

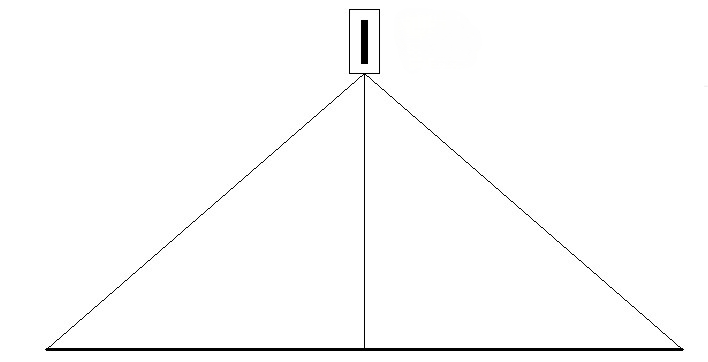

Metode A: Dipasang langsung di atas objek, memproyeksikan garis laser ke bawah dengan panjang seragam di kedua sisi.

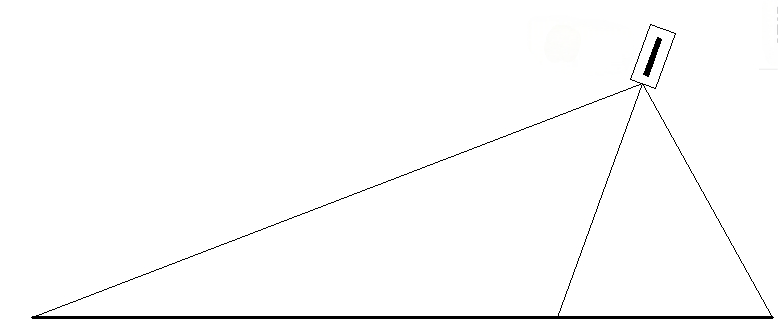

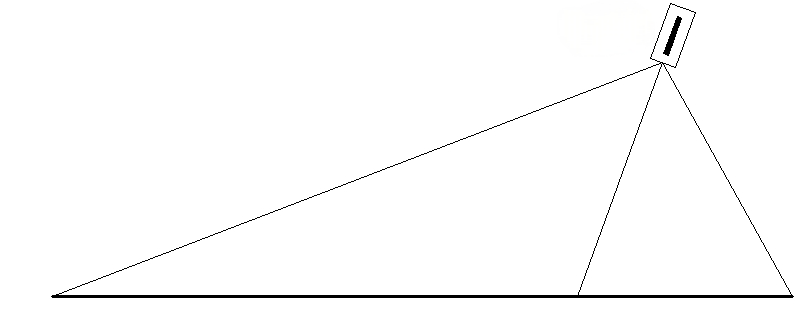

Metode B: Dipasang pada sudut di atas objek, memproyeksikan ke bawah dengan panjang yang tidak rata di kedua sisi.
Metode C: Dipasang di sisi objek, memproyeksikan garis laser ke sisi yang berlawanan.
Spesifikasi TeknikMode emisi ringan: Emisi sinar berbentuk kipas, memproyeksikan jalur sumbu tunggal. Tegangan pasokan daya: AC 220 V �3% (didukung UPS). Daya keluaran: ≥50 mW.Panjang gelombang: 532 nm.Warna balok: Green.Menandai panjang garis: > 20 m (terlihat di dalam ruangan). Metode pendinginan: Pendinginan udara alami.
