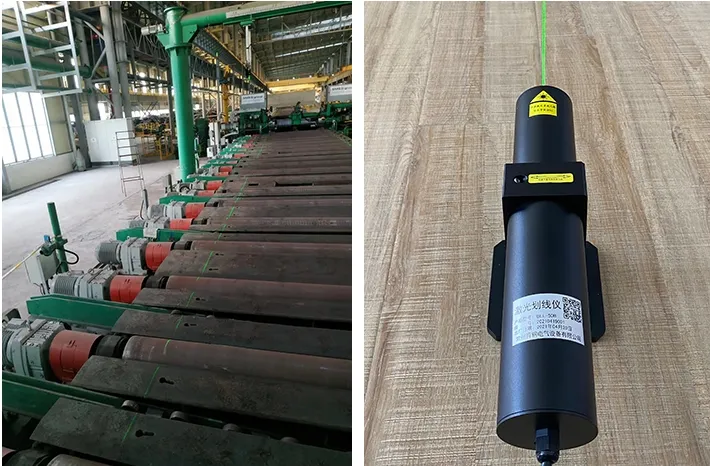

Приложения и особенности:

Требования к обеспечению успешной эксплуатации маркера лазерной линии в производственных условиях пользователя:

Лазерный линейный маркер состоит из трех основных компонентов:

Полупроводниковый лазер (длина волны: 532 нм).

Лазерное питание, обеспечивающее стабильное постоянное ток для лазера.

Оптическая сборка линзы, которая расширяет лазерную точку в равномерную тонкую линию.

Эти компоненты размещаются индивидуально в специальных герметических корпусах. Пользователям не нужно открывать закрытые корпусы во время работы. Оборудования служат защитными мерами для:

Предотвратить проникновение пыли мастерской в оптические компоненты (что может изменить путь света).

Обеспечить рассеивание тепла для лазера.

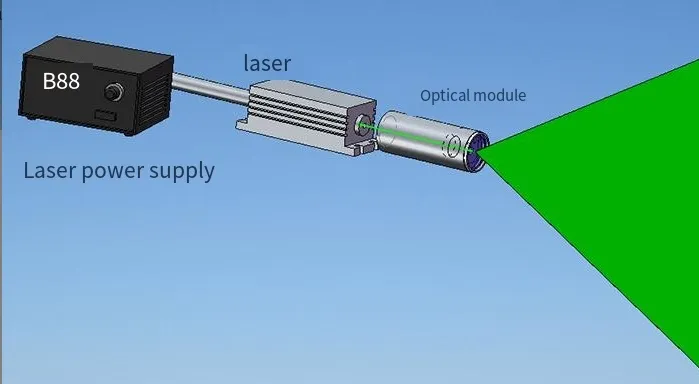

Модуль источника света

Лазерный источник питания и полупроводниковый лазер образуют модуль источника света, который излучает лазерную линию высокой яркости. Лазерная линия проходит через оптическую сборку (комбинацию линз), чтобы расшириться в однородный, определенный пользователем луч в форме вентилятора. Когда этот луч проецируется на объект, он создает лазерную линию высокой яркости для таких приложений, как резание и маркировка.

Методы установки

Лазерный маркер линии поддерживает несколько конфигураций установки. Общие методы ссылки включают:

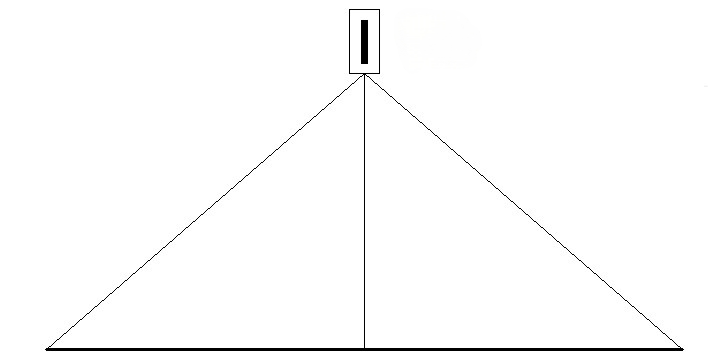

Метод А: Установлен прямо над объектом, проецируя лазерные линии вниз с равномерной длиной с обеих сторон.

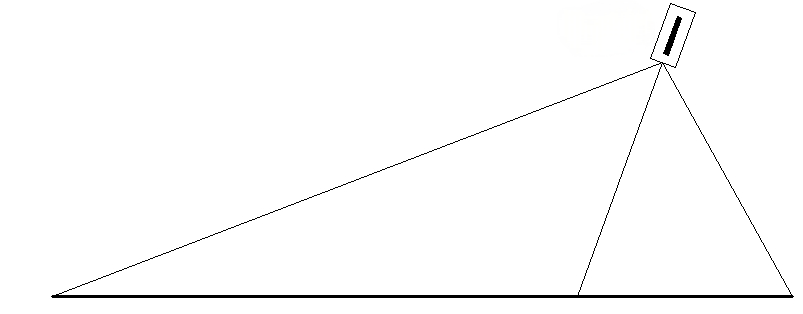

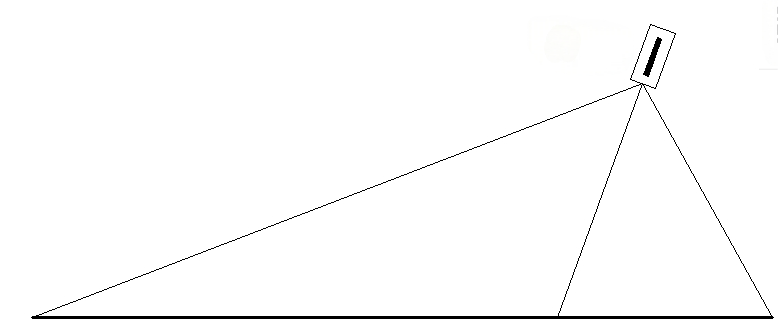

Способ В: Установлен под углом над объектом, проецирующий вниз с неравномерными длинами с обеих сторон.

Метод С: Монтируется на стороне объекта, проецируя лазерную линию на противоположную сторону.

Технические характеристики

Режим излучения света: излучение луча в форме вентилятора, проецирующего одноосную линию.

Напряжение питания: AC 220 В ±3% (поддерживается UPS).

Выходная мощность: ≥50 мВт.

Длина волны: 532 нм.

Цвет луча: зеленый.

Длина линии маркировки: >20 м (видимая внутри помещения).

Метод охлаждения: естественное воздушное охлаждение.
